Você sabe qual a função de um estabilizador? Ele realmente ajuda seu pc?
PS.: O texto possui conteúdo de eletrônica.
Vamos começar do começo.
Um estabilizador tem a função de estabilizar a tensão da rede elétrica. Em outras palavras, ele tenta manter em suas saídas um 110V/220v constante, enquanto que a entrada pode ter certas variações.
Como grande parte de nós sabemos, a rede elétrica brasileira é uma verdadeira confusão. Todos os tipos de “poluentes elétricos” são encontrados, e em grandes quantidades. Além da tensão nunca ser estável (normalmente varia entre 80v e 135v).
Aí, ao vermos a luz de casa piscar, saimos correndo pra comprar e colocar um estabilizador nos nossos pc’s. Será que ele é, de fato, útil? A piscada da luz realmente significa alguma coisa?
O estabilizador vai fazer sua função: Tentar ao máximo transformar aquele 80v ou 135v da tomada em um 110v “utilizável” pra fazer suas coisas funcionarem. Como eles fazem isso?
Os estabilizadores usam relês, que selecionam uma “opção” que deixe a saída mais proxima possível de 110v.
O que é um relê? Basicamente, um interruptor(como este que liga a luz do seu quarto), numa versão miniaturizada e automatizada. Aquele TLEC que você ouve no seu estabilizador é o relê mudando de posição, tentando ajustar a rede.
Imagem de um relé. Ele é o responsável pelo "TLEC" que você ouve do seu estabilizador.
Vamos agora estudar as fontes de alimentação.
O exemplo que usarei é de uma fonte atual, não-genérica, com circuito PFC ativo.
Quando a fonte liga, uma pequena “peça” é resposável por fazer a energia elétrica circular “devagar” dentro da fonte, pra evitar uma sobrecarga, um pico de energia nas peças, que é danoso. Essa “pequena peça” funciona com a temperatura: Quanto mais quente, menos ela “segura” a velocidade da energia. Ela esquenta com o tempo, permitindo o funcionamento correto da fonte. Ao desligar a fonte, ela esfria de novo em mais ou menos 1 minuto, e assim ela pode “segurar” a energia novamente na hora de ligar.
Com a fonte ligada, outros ciruitos entram em ação: Capacitores e indutores filtram a rede elétrica de poluentes elétricos, além de evitar que a própria fonte devolva para a energia ouros poluentes.
E o circuito PFC. Esse circuitinho ajuda na principal função da fonte: Fazer o 110v da rede virar 12v/5V/3V em corrente contínua (aquela separada em Positivo/Negativo) e, então, alimentar as peças.
Os cricuitos PFC também tem “sub-funções”: Ajudam a corrir problemas na rede, além de estabilizarem automaticamente a energia.
Estudando um pouco mais profundamente a fonte, vamos notar que ela funciona a mais ou menos 50.000Hz(50 mil vezes por segundo), ou seja, a cada 1/50000 segundo ela faz uma correção na energia que recebe da tomada, e na energia que envia ao pc.
Os melhores estabilizadores conseguem, no máximo, corrigir a corrente a aproximadamente cada 1/50 segundo. E, além de serem absurdamente caros, não é um sistema perfeito.
Voltando aos estabilizadores:
Vimos que um relê é um pequeno interruptor. Como todo bom interruptor, ele tem uma parte de seu curso sem nada conectado (o meio-termo), e durante a mudança de “opção”, ele desliga a rede que sái até seu pc, e religa em seguida “numa posição mais correta”.
Quando o relê sái de sua posição, desligando a energia, a fonte do seu computador entende que puxaram o fio da tomada.
Curiosidade: fontes de pc conseguem manter o sistema ligado por aproximadamente 0,25 segundo.
O problema acontece quando o relê reconecta a energia. Sempre que ligamos um equipamento, um pico elétrico ocorre. Lembram-se daquela peça que “segura” a energia? Pois, em 0.01666… segundo ela não tem tempo de esfriar e segurar a energia elétrica. O pico elétrico é jogado diretamente sobre as peças internas, podendo sim, causar danos e diminuir a vida útil do seu pc.
Tradução: A cada TLEC que você ouve do seu estabilizador, um pico elétrico é jogado dentro da sua fonte. Com o passar do tempo isso VAI danificar seu sistema. Nunca notaram como pc’s com estabilizadores duram em média 3 anos, e pc’s “puros” as vezes duram mais de 10 anos? E sim, é válida outra comparação: Veja aquela tv antiga. Nunca usaram um estabilizador, e ela está lá funcionando a muuuito tempo. Quantas vezes você trocou de pc enquanto a tv estava firme e forte?
PROTEÇÃO
De fato, os estabilizadores fazem algo com a proteção?
Não.

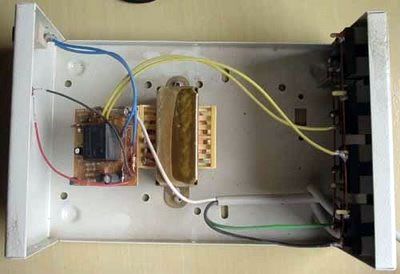

Parte interna de um estabilizador. Não há nada aqui, muito menos circuitos de proteção.
Foi criada uma cultura pra dizer que estabilizadores podem proteger seus sistemas de picos e de raios e coisas afins. Mentira. Cultura marketeira feita pra lucrar em cima da falta de informações. (notável como só brasileiro acha estabilizador uma coisa boa)
O fato é que o sistema interno de um estabilizador nem sentiria um pico elétrico. São tão lentos, que passariam reto, sem tempo do estabilizador reagir. Por outro lado, uma boa fonte, pode tratar esse pico e amenizar o impacto dele sobre as outras peças.
“E o fusível? Minha fonte, que tem PFC ativo e que paguei muito caro, não tem fusível!!11onze”
Elas não precisam. São inteligentes, e mais eficientes.
Até um fusível queimar e se partir, muita corrente exedente já passou por ele e está lá dentro do sistema, queimando e danificando tudo que vê pela frente.
Uma boa fonte com circuito PFC ao detectar sobrecorrente simplesmente corta a rede. Um fusível pode demorar quase 7x mais tempo pra queimar do que o período que uma fonte leva pra analisar e cortar a energia. E, o melhor: Só corrigir o problema (se houve algum), e a fonte volta a funcionar. Não precisa trocar nada.
POLUIÇÃO
Poluição elétrica é feita basicamente de harmônicos, que é a energia que qualquer coisa ligada devolve à rede. Nenhum equipamento absorve toda a rede elétrica, sempre há uma devolução, que causa um distúrbio na rede e faz ela ficar poluída. Praticamente toda a poluição elétrica brasileira é proveniente das indústrias e seus maquinários pesados.
A poluição é causadora da baixa eficiência e aquecimento anormal dos sistemas. A longo prazo, podem diminuir a vida útil do equipamento. Muitas vezes nem percebemos sua presença, mas ao comparar com a energia da europa, vemos que nossos equipamentos aquecem mais do que deveriam, e gastam mais energia.
O estabilizador é “mais um poluente no caminho do seu pc”. Qualquer coisa na rede polui, e colocar um estabilizador seria mais um poluente pra fonte filtrar. Não existe um sistema de filtros perfeito, e nesse caso, mais poluição vai pra dentro do seu pc. Diferente de um filtro de linha, que possui filtros e é passivo, e um condicionador, é que o estabilizador funciona mecanicamente. Cada mudança de tensão causa um distúrbio grande na saída das tomadas.
Comparação de uma energia perfeita (Senoidal) com uma energia poluída (linha toda "quebrada")
TENSÃO
Tem um negrito lá em cima. Sim, fontes estabilizam a corrente elétrica. Sim, elas fazem o trabalho dos estabilizadores. E são muito melhores do que os ditos, por motivos já explicados (rapidez, eficiência, ausência de desliga-liga, etc…) além de que não é uma peça a mais pra consumir rede (e aumentar a conta no fim do mês).
Uma fonte funciona corrigindo a tensão. Até aí, tudo bem. Ela percebe aquela variação minúscula na rede elétrica, no seu intervalo de 1/50000 segundo, e a corrige. Agora vamos adicionar um estabilizador:
Ocorre uma pequena mudança na rede elétrica. A fonte corrige e continua a funcionar normalmente. Então, o Sr. Estabilizador( bem mais lento ) resolve entrar em ação com seu relê, e modifica a tensão. E aí, a fonte tem que corrigir essa variação, DE NOVO.
Então, o estabilizador faz a fonte trabalhar 2x mais do que deveria.
CONCLUSÃO
Porque ainda tem um estabilizador no seu pc?
De fato, eles só atrapalham. Não ajudam em nada. São os grandes responsáveis por vermos pc’s queimados sem motivo por aí.
Como falei, é interessante notar que só brasileiro acha que estabilizador é uma coisa boa. Estabilizador FOI uma coisa boa, na época dos valvulados sem fonte ele servia pra algo.
As fontes atuais (de marca) já fazem todo o trabalho do estabilizador, além de estarem perfeitamente dimensionadas e terem mais funções e mais proteções do que seu estabilizador. Comumente, vamos achar:
- Proteção contra sobretensão
- Proteção contra subtensão
- Proteção contra curto-circuito
- Proteção contra overload
- Proteção contra superaquecimento
Se seu estabilizador tiver, pelo menos, uma proteção contra curto… comemore.
Foi feito um teste por um usuário do Clube Do Hardware onde ele ligou uma fonte com PFC ativo numa rede controlada. Conseguiu fazê-la funcionar numa faixa de aproximadamente 32v-240v
Isso mesmo. 32volts. Isso é 4x menos tensão do que o que chega na tomada da sua casa.
Agora sim seu estabilizador já não serve pra mais nada.
“Mas eu quero proteger meu pc!”
Nada contra, eu também quero!
Nesse caso, prepare seu bolso. Proteção decente nunca abaixo de R$300.
Cuidado pra não confundir Filtro de Linha com Régua de Tomadas. Muitas empresas trocam o nome desses 2 elementos, só que um custa R$30 e o outro R$350.
Filtros de linha, sim, são exelentes opções pra deixar a rede limpinha pro seu pc/equipamento trabalhar. Se quiser comprar um, somente atente pra dimensionar corretamente, não adianta nada um filtro que suporta 250W em um sistema que gasta 680W. Vai queimar tudo.
Se REALMENTE existem problemas na sua rede elétrica (como uma indústria ou fábrica por perto) e/ou você quer uma rede impecável, temos como opção os Condicionadores de Energia.
Eles são o “topo do pinheiro” nesse quesito. Não só despoluem, como tratam e ajustam a energia, além de proteções das mais diversas e altíssimo nível de segurança. Mas tem seu preço.
Condicionador de Energia – Modelo Panamax 5400
Caso não queira gastar em filtros ou em condicionadores, ligue sua fonte direto na tomada. Mesmo que sua fonte esteja incluida entre as genéricas, é mais negócio ligar direto na tomada do que em um estabilizador.
Caso você tenha que ligar mais de uma coisa mas só há uma tomada disponível, e você não quer gastar muito… compre uma régua de tomadas. Elas não farão nada de ofensivo ao seu pc. Não há problema algum em usá-las. (só evite ligar 2 ou mais coisas que gastam muita energia, pois a tomada pode não suportar)
Falarei sobre o uso de no-Breaks um outro dia, quem sabe. Mas, uma diquinha: Se seu no-break custou menos de R$1500, é quase certeza que ele está afetando sua fonte muitas vezes mais do que o pior dos estabilizadores.
Guilherme Prado – Manual da Tecnologia
